DSDACの下位モデル  DSDアップコンバーターを搭載するなど基本仕様を継承

DSDAC Jr. は、2014年に発売されたDSDACの下…

DSDAC Jr. は、2014年に発売されたDSDACの下位モデルとなります。

DSDACは、発売当初よりその高い性能と全てのデジタル信号をDSDへアップコンバートする、という斬新な概念が支持され、市場でも高い人気を博しましたが、PWDMK2 より、30%(北米価格比)以上の価格差もあったこともあり、PWDMK2クラスでの製品化を望む声が多く寄せられていました。

DSDAC Jr. はこうしたご要望へのPS Audioからの回答として、企画、開発された製品です。

PS Audio Paul McGwon会長によれば、Less 30% on price, less 15% on performance」を目標にDSDAC Jr.は開発されました。

無論、28MHz アップサンプリングや6つのFPGAや、高性能ローパスフィルターを中心とした ディスクリート構造を採用した、DSDベースのD/AコンバーターはDSDACJr.へ踏襲されています。

一方で、前述の目標を実現するために、以下のような、様々な試みが実施され、コストダウンか図られています。

・シャーシの高さを約7cmまでに下げ、さらに、アルミ押し出し材の一体成型としています。

( DSDACは、高さ10cm, アルミ押し出し材+ ダイキャスト素材を各コーナーに採用)

・カラースクリーン、タッチパネルから、有機LED表示へ変更

・レベルコントロールは、タッチパネルコントールから、ボリウムノブへ変更

(精度は、50bitで同等)

・Ultra Low Jitter Clock から、Super Low jitter clock へ変更

・トランスは、新規開発大型トロイダルトランス x1へ変更、電源供給回路上にレギュレーターを10箇所となっています。

(DSDACは、2つのトロイダルトランスを入力、出力段に割り当てています。また、電源供給回路上のレギュレーターは、14箇所となっています。)

・I2S端子をx1に変更

・出力段は、ハイスピード、ハイカレントバッファーアンプへ変更し、アナログ出力の音質をDSDACへ近づけています。

(DSDACは、高性能ビデオアンプを採用)

尚、DSDAC Jr.には、Bridge2がプリインストールされています。(着脱は不可)

また、ネットワークブリッジのアップグレードも同時にスタートいたします。

  • 100% DSD ベースで設計されたDAコンバーター(PCMダイレクト再生等は出来ませんのでご注意願います。)
  • FPGAで設計されたDSDコンバート回路
  • PCM 、DSD とも、28MHz(10x DSD rate) へアップアンプリング
  • 高性能ローパスフィルターと、ハイスピード、ハイカレントバッファーアンプを搭載
  • 新規開発した 大型トロイダルトランスを搭載したほか、デジタル、アナログ回路上に10箇所のレギュレーターを配備し、高い電源供給能力を確保
  • 優れた音質を実現するシンプル&ダイレクトパス回路設計を新たに採用
  • Crystek社製 スーパー・ロージッター・マスタークロックを採用
  • バランス設計
  • 全ての入力にasynchronusを採用
  • 価格
    460,000 円(税抜)
    本体質量
    18 lbs [8.1 kg]
    本体サイズ
    14” x 17” x 2.75” [ 36cm x 43cm x 6.98cm]
    梱包時の質量
    27 lbs [12.25 kg]
    梱包時のサイズ
    20.5”x 24” x 10” [52cm x 61cm x 25cm]
    保証期間
    1年
    主な性能
    電源:Model specific 100VAC, 120VAC, or 230VAC 50 or 60Hz
    消費電力:30W

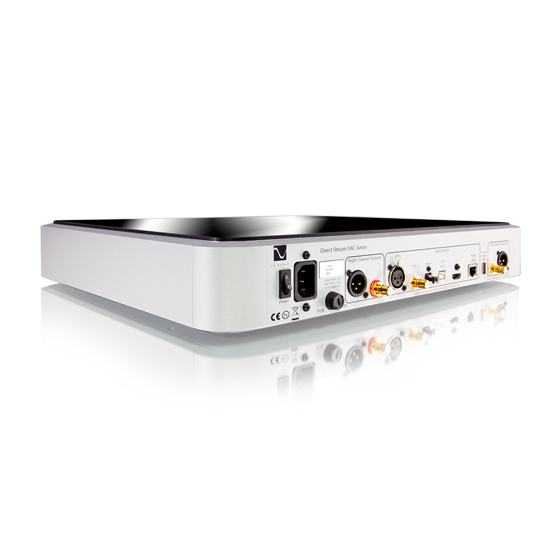

    入力端子
    入力端子:I²S, Coax, XLR Balanced, TOSLINK, USB, Ethernet
    入力可能データー:I²S,S/PDIF, and USB -- 44.1kHz to 352.8kHz 16bit, 24bit, DSD 64, DSD 128 TOSLINK – 44.1kHz to 96kHz 16bit, 24bit
    アナログオーディオ出力
    ターミナル:RCA/XLR Unbalanced /Balanced (X2)
    出力レベル(最小):1.41 Vrms(+5BV)/3.15
    出力レベル(最大):2.81 Vrms (+8dBV)/5.3 Vrms (+12dBV)
    抵抗:100Ω/200Ω
    周波数特性:20-20KHz +/- 0.25dB
    THD+N @ 1KHz (full scale): <0.03%
    出力段:Active high current, high speed analog amps producing double rate DSD.
    対応フォーマット
    フォーマット:PCM or DSD
    Sample rate (PCM):44.1kHz, 48.0kHz, 88.2kHz, 96.0kHz, 176.4kHz, 192kHz, 352.8kHz
    Word length (PCM):16b, 18b, 20b, 24b
    Data rate (DSD):Standard (2.8MHz) or Double (5.6MHz) DoP on all inputs as well as raw DSD on I²S inputs
    Input jitter reduction Effectively 100%, residual immeasurable. No input PLLs, FLLs.
    Input Processing:170MHz
    Signal Processing:50MHz
    Synchronous Upsampling, all inputs:28.224MHz
    Digital Processing S/N ration:>146 dB
    Digital Volume Control:Zero loss of precision
    Analog Conversion method:Delta Sigma (DSD) Single-bit double rate
    I²Sデジタル入力
    ターミナル:HDMI
    対応フォーマット:PCM or DSD. DoP on all inputs as well as raw DSD on I²S inputs
    USB デジタル入力
    ターミナル:USB “B” Type
    対応フォーマット:PCM or DoP v1.1 (DSD over PCM)
    トランスファー・モード:Asynchronous
