LUMIN P1 マニュアル

-P2/P1の接続

LUMIN P2/P1は他のLUMIN製品と異なり、デジタル入力とアナログ入力を備えています。

電源、ネットワーク、オーディオ出力、ストレージ

これらの入力は、他の LUMIN 製品のケーブル接続手順と同じです。ケーブル接続の項目をご覧ください。

入出力

LUMIN P2/P1 はすべての入力をアナログ出力にルーティングできます。

次の図は、どの入力をどの出力にルーティングできるかを示しています。

ルーティングは自動的に処理され、アプリの設定は必要ありません。

デジタル機器の接続

デジタル入力端子を使用して、デジタル機器を P2/P1 に接続します。

以下の表を参照して、お使いのデジタル機器と P2/P1 の互換性をご確認ください。

デジタル入力端子
USB	USB Audio Class 2
	WINDOWS 10 (Release 1703 or above) / Mac OSX or above
	DoP128 (DSD over PCM)
	PCM 44.1–384 kHz, 16–32-bit, Stereo
SPDIF (AES/RCA/Optical)	PCM 44.1 kHz–192 kHz, 16–24-bit
	DSD64
	DoP64 (DSD over PCM)

注: HDMI はデジタル音声入力には対応していません。

アナログ機器の接続

アナログ入力端子を使用して、アナログ機器を LUMIN P2/P1 に接続します。

アナログ入力端子
XLR （バランス）	6 Vrms. Pin 2 Hot
RCA （アンバランス）	3 Vrms

映像機器との接続

HDMI 端子を使用して映像機器を LUMIN P2/P1 に接続し、ディスプレイを HDMI ARC 端子に接続します。

HDMI ケーブルがソースの解像度に対応していることを確認してください。（HDMI2.0推奨）

ディスプレイがビデオソースとして使用されている場合（テレビを見ているとき、またはテレビでアプリを使用しているときなど）、LUMIN P2/P1 は HDMI ARC 経由でオーディオ信号を受信し、アナログ出力端子から出力します。

HDMI 仕様
Audio	HDMI 2.0
	2-channel PCM audio decoding
	Dolby Atmos パススルー
	DTS パススルー
	ARC 対応
Video	HDMI 2.0
	HDR パススルー
	Dolby Vision パススルー

HDMI の設定

LUMIN LUMIN P2/P1はステレオのみ再生できます。マルチチャンネルオーディオやDolby/DTSオーディオをデコードすることはできません。

このため、HDMI を使用して映像機器 (テレビ、ゲーム機、Blu-Rayプレーヤー、セットトップボックスなど) を LUMIN P2/P1-mini に接続する場合、映像機器側で設定が必要な場合があります。

接続する映像機器の下記設定をご確認ください。

HDMI出力設定
出力フォーマット	PCM
Dolby/DTS 出力	OFF
ダウンミックス	Stereo

注：
設定項目の名称はメーカーや機器によって大きく異なります。使用する映像機器のマニュアルを参照してください。
上記は、LUMIN P2/P1 がプリアンプとして使用されている場合にのみ適用されます。別の機器にパススルー出力している場合には適用されません。

-P1 miniの接続

LUMIN P1 miniは他のLUMIN製品と異なり、デジタル入力とアナログ入力を備えています。

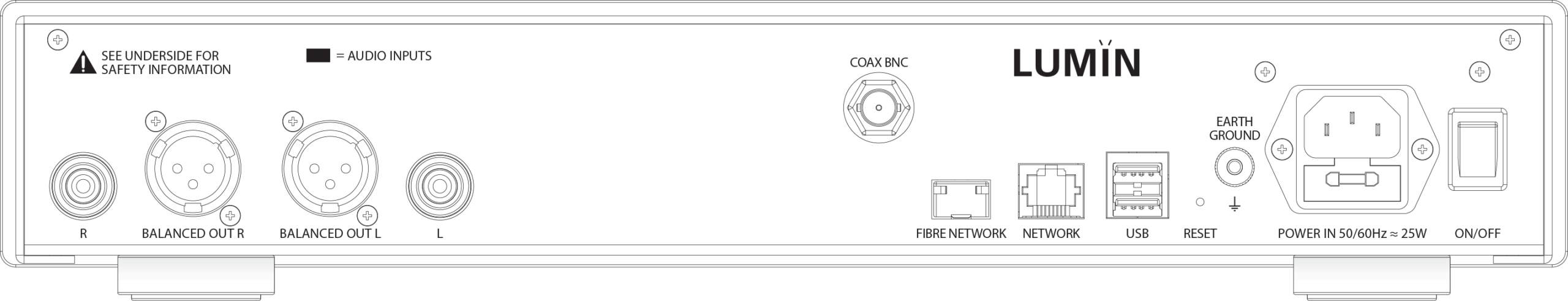

電源、ネットワーク、オーディオ出力、ストレージ

これらの入力は、他の LUMIN 製品のケーブル接続手順と同じです。ケーブル接続の項目をご覧ください。

入出力

LUMIN P2/P1 はすべての入力をアナログ出力にルーティングできます。

次の図は、どの入力をどの出力にルーティングできるかを示しています。

ルーティングは自動的に処理され、アプリの設定は必要ありません。

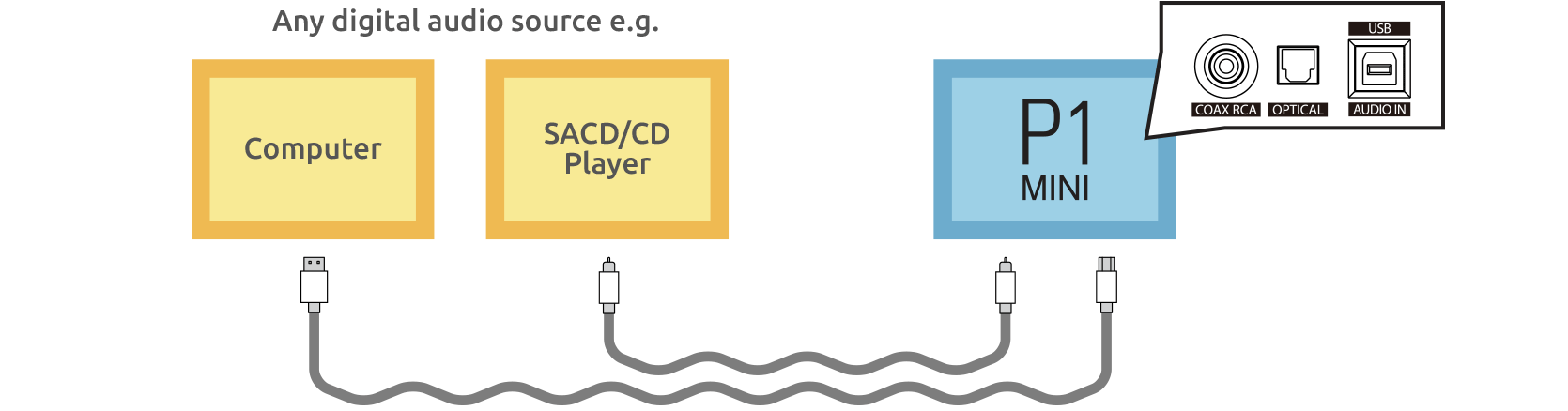

デジタル機器の接続

デジタル入力端子を使用して、デジタル機器を P1 mini に接続します。

以下の表を参照して、お使いのデジタル機器と P1 mini の互換性をご確認ください。

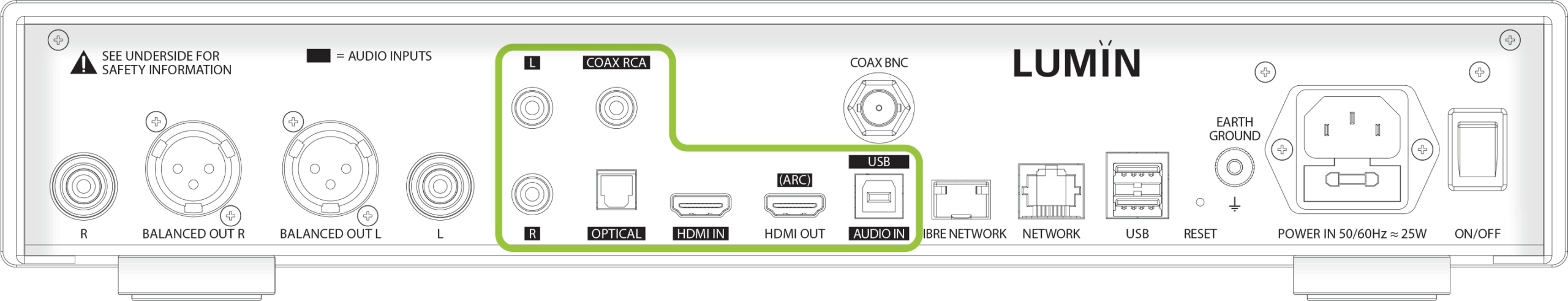

デジタル入力端子
USB	USB Audio Class 2
	WINDOWS 10 (Release 1703 or above) / Mac OSX or above
	DoP128 (DSD over PCM)
	PCM 44.1–384 kHz, 16–32-bit, Stereo
SPDIF (AES/RCA/Optical)	PCM 44.1 kHz–192 kHz, 16–24-bit
	DSD64
	DoP64 (DSD over PCM)

注: HDMI はデジタル音声入力には対応していません。

アナログ機器の接続

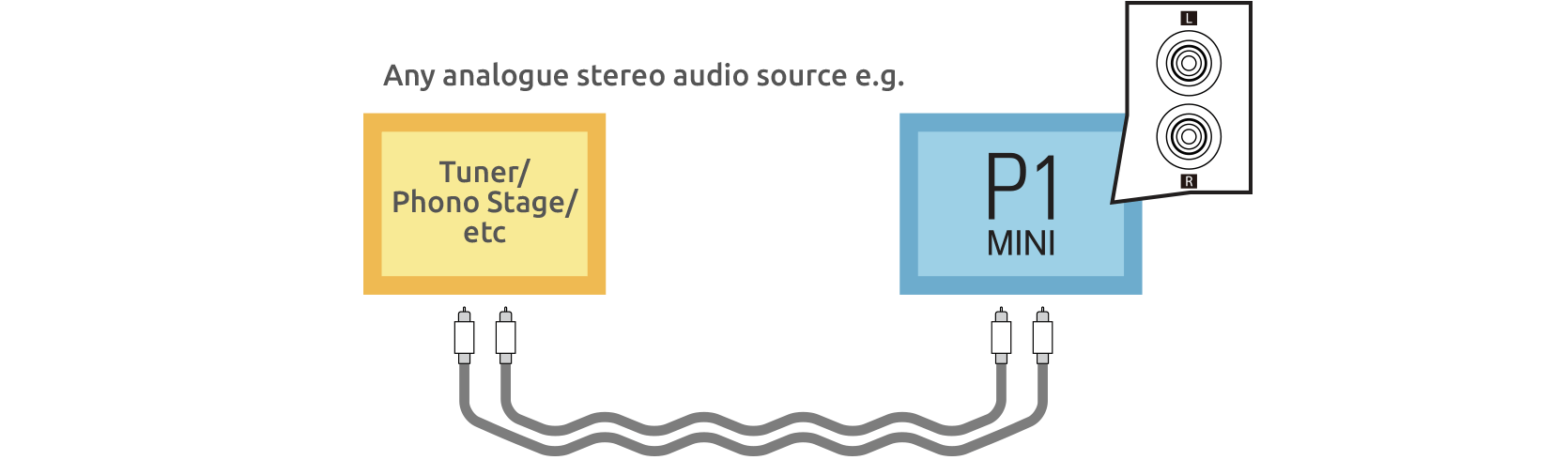

アナログ入力端子を使用して、アナログ機器を LUMIN P1 mini に接続します。

アナログ入力端子
RCA （アンバランス）	3 Vrms

映像機器との接続

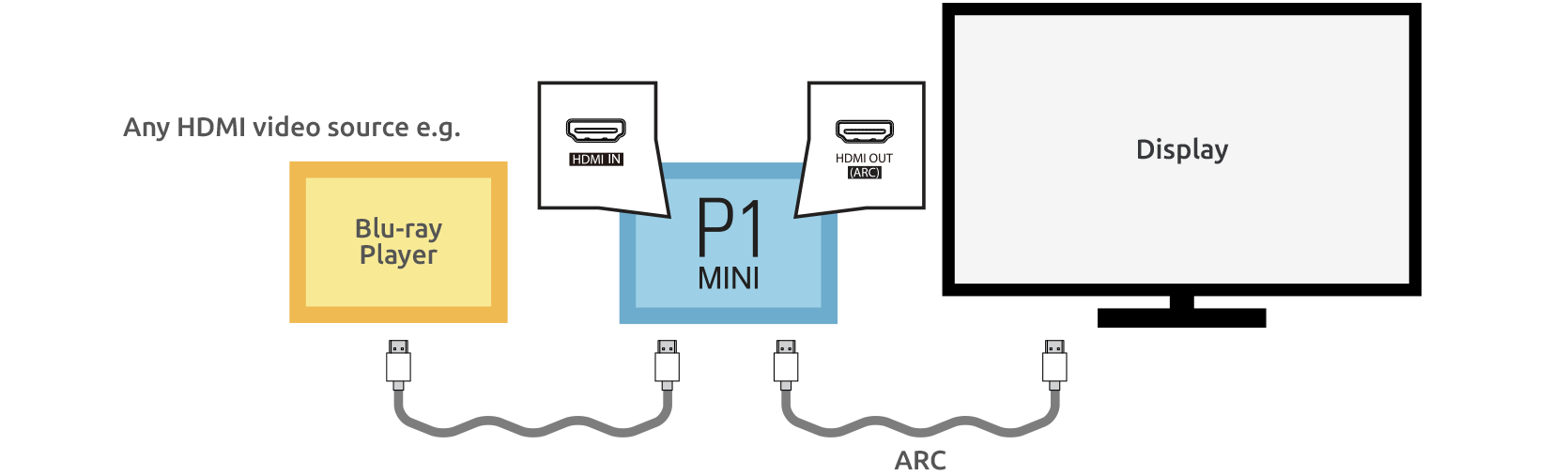

HDMI 端子を使用して映像機器を LUMIN P1 mini に接続し、ディスプレイを HDMI ARC 端子に接続します。

HDMI ケーブルがソースの解像度に対応していることを確認してください。（HDMI2.0推奨）

ディスプレイがビデオソースとして使用されている場合（テレビを見ているとき、またはテレビでアプリを使用しているときなど）、LUMIN P1 mini は HDMI ARC 経由でオーディオ信号を受信し、アナログ出力端子から出力します。

HDMI 仕様
Audio	HDMI 2.0
	2-channel PCM audio decoding
	Dolby Atmos パススルー
	DTS パススルー
	ARC 対応
Video	HDMI 2.0
	HDR パススルー
	Dolby Vision パススルー

HDMI の設定

LUMIN LUMIN P1 miniはステレオのみ再生できます。マルチチャンネルオーディオやDolby/DTSオーディオをデコードすることはできません。

このため、HDMI を使用して映像機器 (テレビ、ゲーム機、Blu-Rayプレーヤー、セットトップボックスなど) を LUMIN P1-mini に接続する場合、映像機器側で設定が必要な場合があります。

接続する映像機器の下記設定をご確認ください。

HDMI出力設定
出力フォーマット	PCM
Dolby/DTS 出力	OFF
ダウンミックス	Stereo

注：
設定項目の名称はメーカーや機器によって大きく異なります。使用する映像機器のマニュアルを参照してください。
上記は、LUMIN P1 mini がプリアンプとして使用されている場合にのみ適用されます。別の機器にパススルー出力している場合には適用されません。

-P1 miniのコントロール

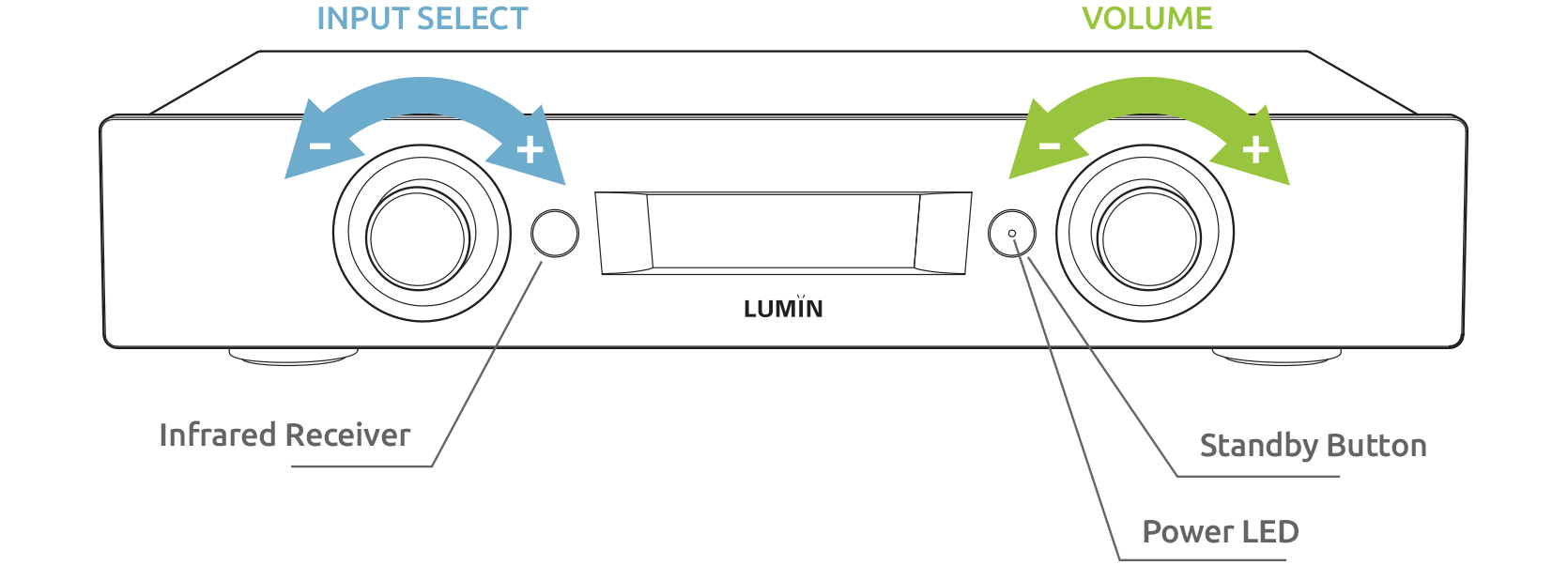

LUMIN P1 Miniは、フロントパネル（前面）に操作コントロールを備えています。
それぞれのボタンやダイヤルの機能は以下の通りです。

左ノブ	入力切り替えノブを1クリック回すごとに、入力ソースが1つ切り替わります。
右ノブ	ボリュームノブを1クリック回すごとに、音量の数値が「1」ずつ増減します。
左レンズ	赤外線受光部リモコンからの信号を受信する部分です。
右ボタン	スタンバイ電源オンとスタンバイを切り替えます。
右LED	電源インジケーター青 = 電源オン赤 = スタンバイ

注：

音量調整ノブ、および入力切替ノブのいずれにも、物理的な固定位置（最小・最大の突き当てや、特定の入力位置を示すインジケーター）はありません。これらは、現在の設定値（LUMINアプリや付属のリモコンで選択・調整された現在の音量や入力）を起点として、そこから上下の微調整を行う仕組みになっています。

-リモコン

LUMIN LUMIN Pシリーズ REMOTE CONTROL

LUMIN LUMIN P2/P1 、P1 miniにはリモコンが付属しています。

リモコンは通信に赤外線を使用するため、リモコンと LUMIN P2/P1/P1-mini のフロントパネルの間に赤外線を遮るようなものを置かないでください。

基本的な操作

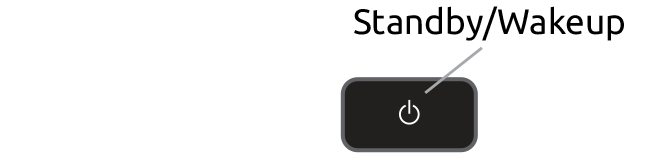

スタンバイモードを切り替えます。

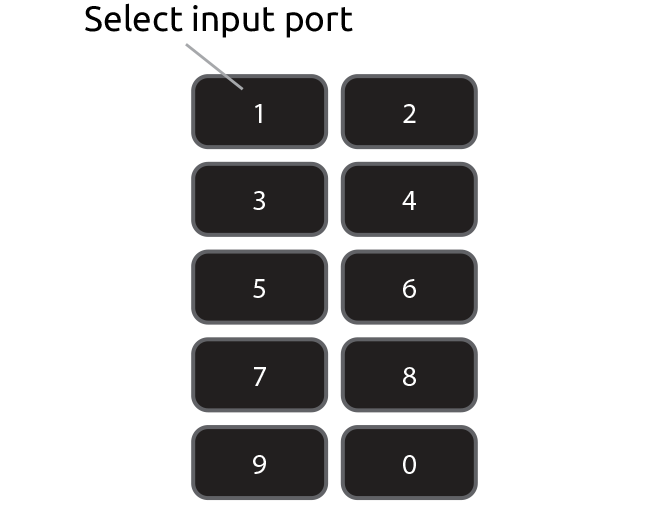

入力セレクター

リモコンの番号に入力端子が割り当てられています。

LUMIN P2/P1	LUMIN P1-mini
1. XLR	1. RCA
2. RCA	2. 同軸デジタル
3. AES/EBU	3. Toslink
4. 同軸デジタル	4. HDMI in
5. Toslink	5. HDMI ARC
6. USB	6. USB
7. HDMI1
8. HDMI2
9. HDMI3
0. HDMI ARC

入力を変更すると、プレイリストの再生が一時停止します。再生ボタンを押すと再開します。

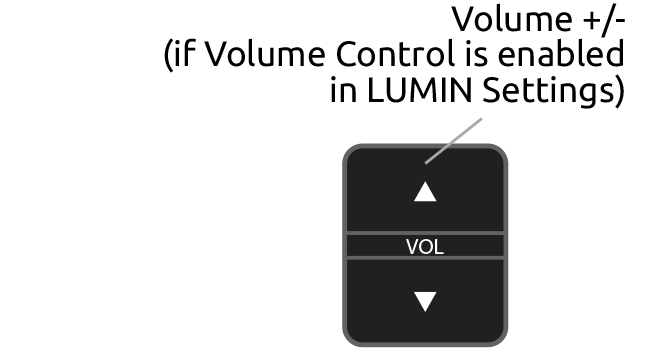

アナログおよびデジタル出力のボリュームを調整します。

アプリの設定でボリュームコントロールが無効になっている場合、音量調整はできません。

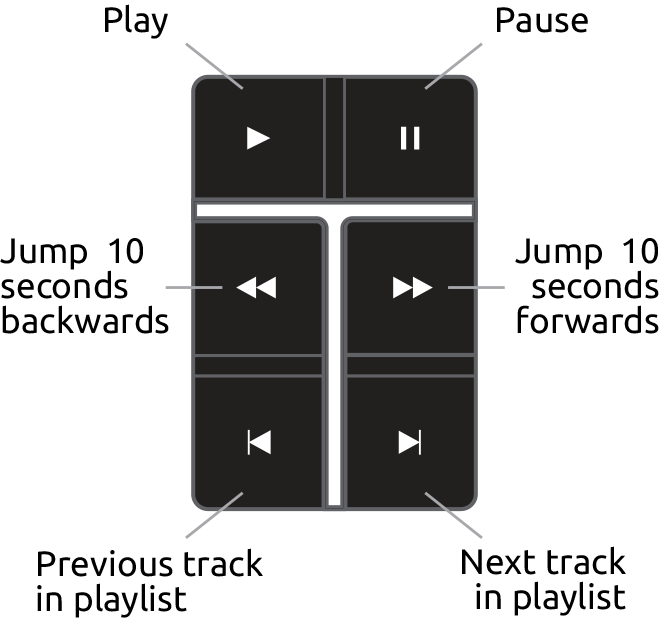

プレイリストの再生

再生
一時停止
10秒前にジャンプ
10秒後にジャンプ
プレイリスト内の前の曲を再生する
プレイリスト内の次の曲を再生する

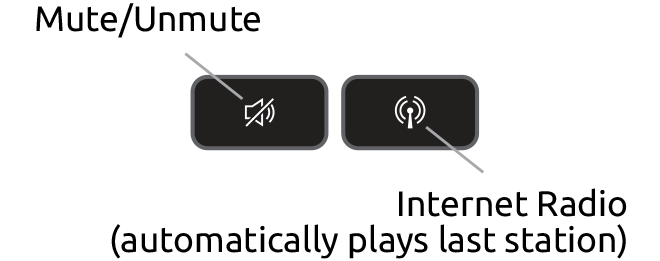

ミュート
インターネットラジオを再生

インターネットラジオは、内蔵ラジオか TuneIn のいずれかです。最後に聴いた放送局を自動的に再生します。

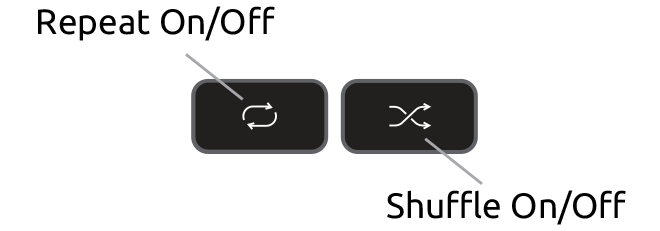

プレイリストのリピート再生のオン/オフを切り替える
プレイリストのシャッフル再生のオン/オフを切り替える

LUMIN P1 フロントパネルディスプレイには、切り替えられた機能がオンかオフかが表示されます。

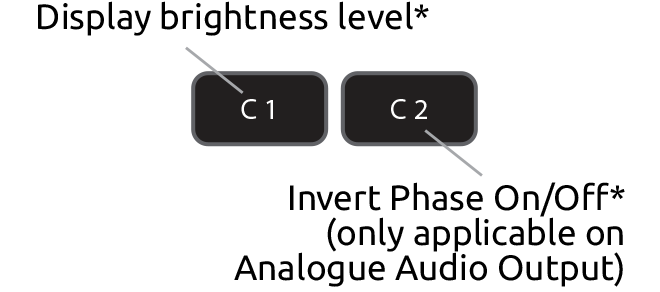

カスタムボタン

C1: フロントパネルディスプレイの明るさを切り替える明るい/標準/暗い/オフ*
C2: 位相反転のオン/オフを切り替えます*

LUMIN P1 のフロントパネルディスプレイには、切り替えられた機能がオンかオフかが表示されます。

* カスタムボタンの使用方法は、将来のファームウェアとアプリのアップデート変更になる場合があります。

-入力の切り替え

ディスプレイの表示

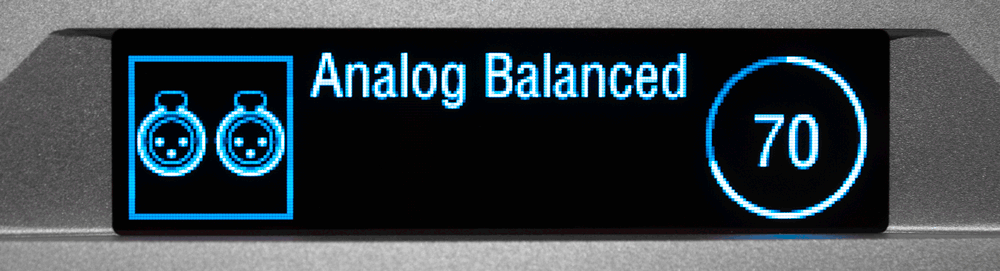

フロントパネルディスプレイ

入力が選択されると、フロントパネルのボリュームリングの横に現在アクティブな入力が表示されます。

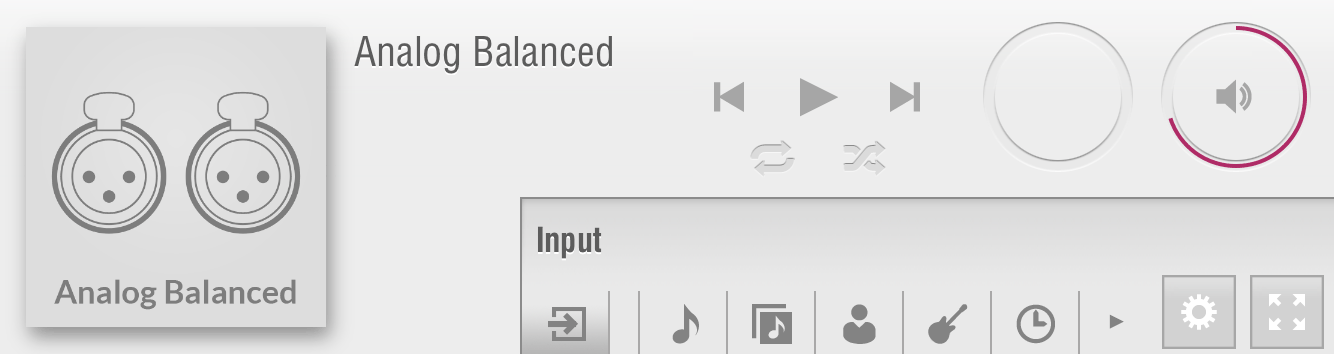

アプリ

入力が選択されると、「再生中」領域に現在アクティブな入力が表示されます。

注: ボリュームレベルの設定は入力端子ごとに保存されます。特定の入力に対して選択したボリュームを記憶します。

入力の切り替え

入力の切り替えには、付属のリモコンかLUMIN Appを使用します。

LUMIN App

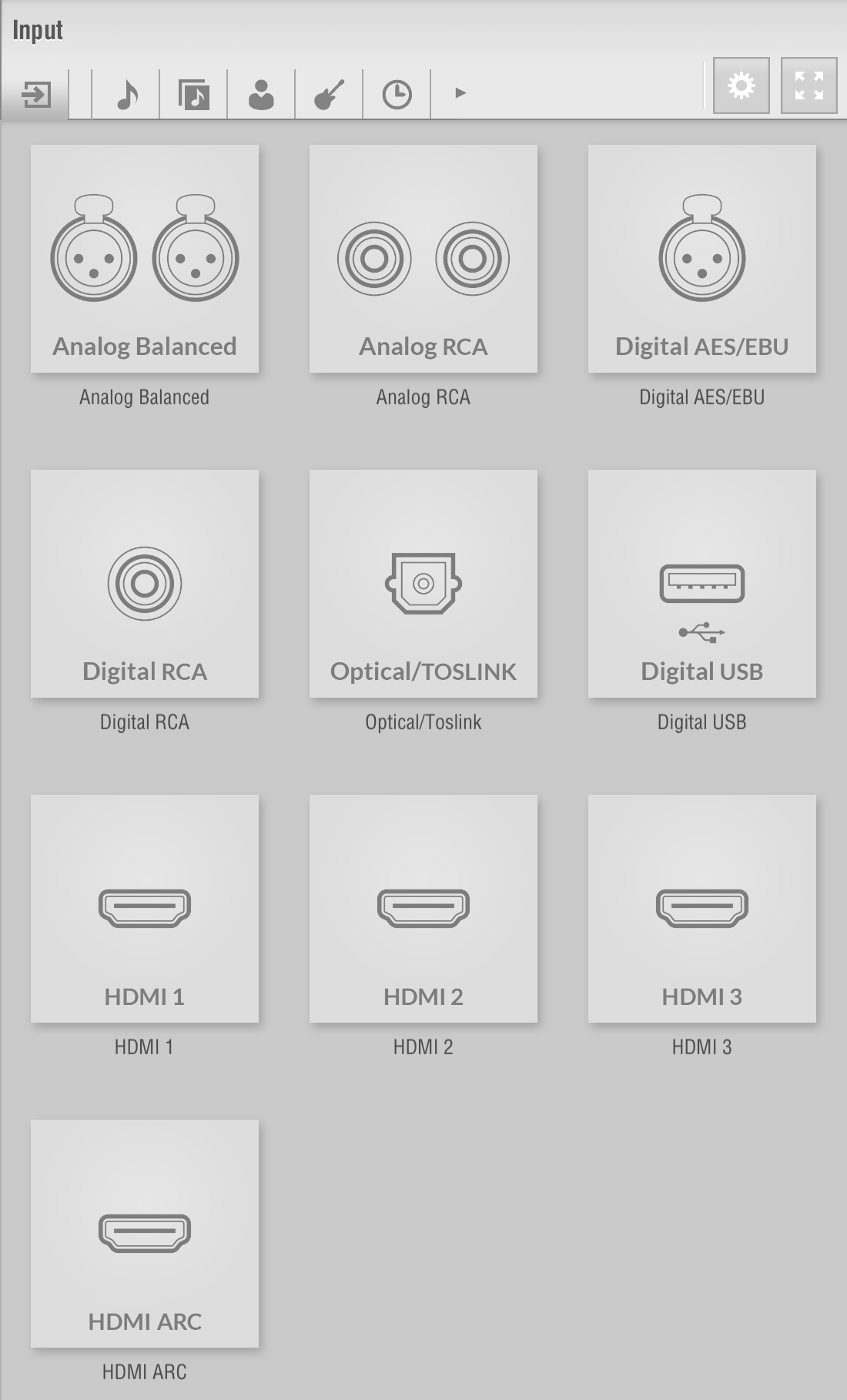

LUMIN Pシリーズ使用時には、ブラウズメニューの左側に入力タブ

が表示されます。このタブをタップすると、入力端子のリストが開きます。

入力端子のリストは、製品の背面パネルと同じ順序で表示されます。

LUMIN P2/P1	LUMIN P1-mini
XLR RCA AES/EBU 同軸デジタル Toslink USB HDMI 1 HDMI 2 HDMI 3 HDMI ARC	RCA 同軸デジタル Toslink HDMI in HDMI ARC USB

入力を切り替えると、すぐにその入力に切り替わり、プレイリストの再生が一時停止されます。

再生を再開するには、次のいずれかの方法を使用します。

プレイリストの曲をタップする。
アプリの再生中パネルにある再生ボタンをタップする。
リモコンの再生ボタンを押す。

端子名の変更

アプリに表示される入力アイコンの下、およびフロントパネルディスプレイに表示されるテキストは LUMIN Appで編集できます。

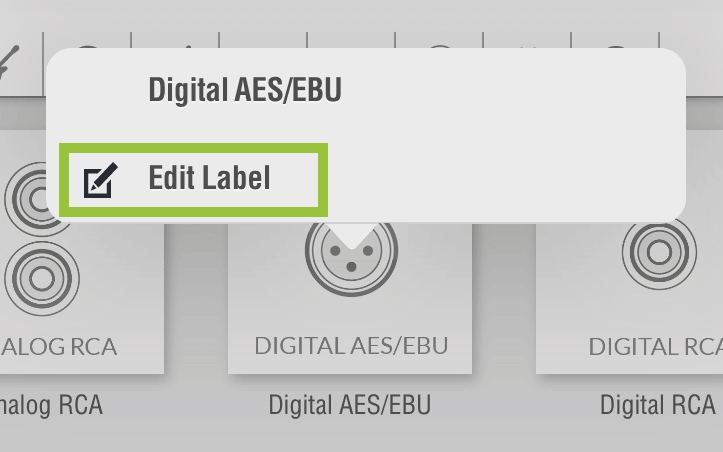

入力端子のリストを開き、任意のアイコンを長押しし、「ラベルの編集」オプションを選択します。

リモコン

リモコンで入力を切り替えると、すぐにその入力に切り替わり、プレイリストの再生が一時停止されます。

LUMIN P2/P1	LUMIN P1-mini
1. XLR	1. RCA
2. RCA	2. 同軸デジタル
3. AES/EBU	3. Toslink
4. 同軸デジタル	4. HDMI in
5. Toslink	5. HDMI ARC
6. USB	6. USB
7. HDMI1
8. HDMI2
9. HDMI3
0. HDMI ARC

再生を再開するには、次のいずれかの方法を使用します。

プレイリストの曲をタップする。
アプリの再生中パネルにある再生ボタンをタップする。
リモコンの再生ボタンを押す。
