LUMIN U2X クロックの設定
-仕様

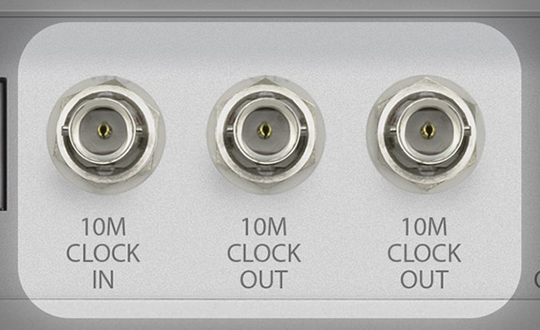

LUMIN U2Xはクロック入力を1系統、クロック出力を2系統搭載しています。
接続端子：BNC
入出力周波数：10MHz
入出力インピーダンス：50オーム
入力波形：正弦波、矩形波
出力波形：矩形波
-接続
外部クロック使用時
使用するクロックの出力端子と10M CLOCK IN端子をBNCケーブルで接続してください。
※接続には市販のBNCケーブルをお使いください。
クロック出力使用時
10M CLOCK OUT端子とデジタル機器(CDプレーヤー、D/Aコンバーターなど)のクロック入力端子を接続してください。
-基本操作
外部クロック使用時
外部クロックと接続後、下記を参考に再生クロック・出力クロックを切り替えてください。
クロック出力使用時
デジタル機器(CDプレーヤー、D/Aコンバーターなど)と接続後、下記を参考に再生クロック・出力クロックを切り替えてください。
※クロック入力側がロックしたことを確認してください。詳しくはクロック入力側機器の取扱説明書をお読みください。
-再生クロックの切り替え
再生クロックの切り替えには、LUMIN Appを使用します。
LUMIN Appを開き、セットアップからプレーヤーのオプションを選択してください。
 |

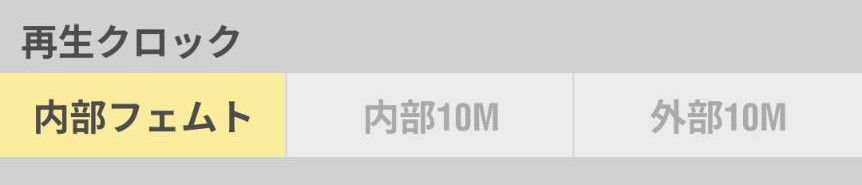

「再生クロック」の項目から使用するクロックを選択できます。
|
|---|
-出力クロックの切り替え
出力クロックの切り替えには、LUMIN Appを使用します。
LUMIN Appを開き、セットアップからプレーヤーのオプションを選択してください。
 |

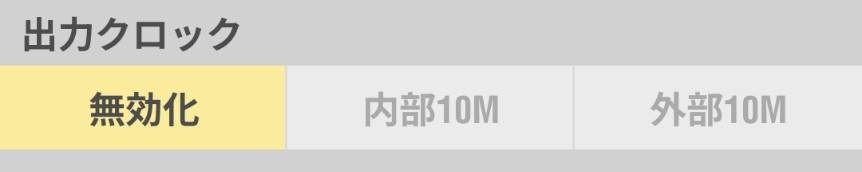

「出力クロック」の項目から使用するクロックを選択できます。
|
|---|
-再生クロック、出力クロックの組み合わせ
U2Xのクロック選択における、再生クロック・出力クロックの組み合わせは以下の通りです。
 |

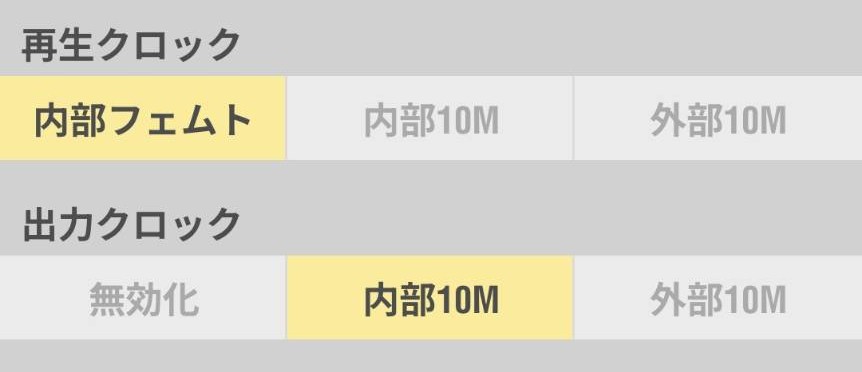

1，再生クロック：内部フェムトクロック 出力クロック：内部10MHzクロック |
|---|---|
 |
2，再生クロック：内部フェムトクロック 出力クロック：外部10MHzクロック |
 |

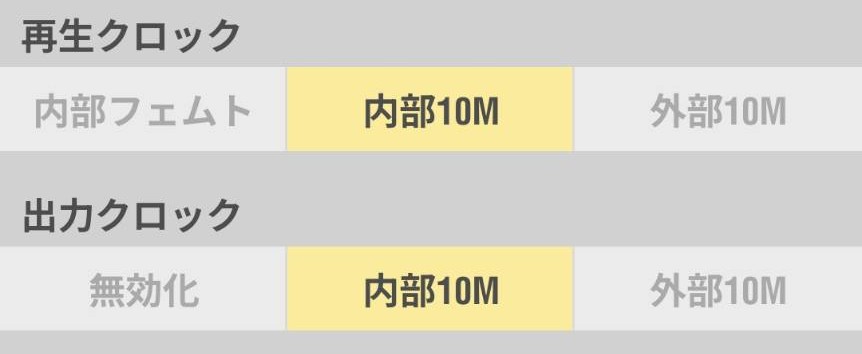

3，再生クロック：内部10MHzクロック 出力クロック：内部10MHzクロック |
 |

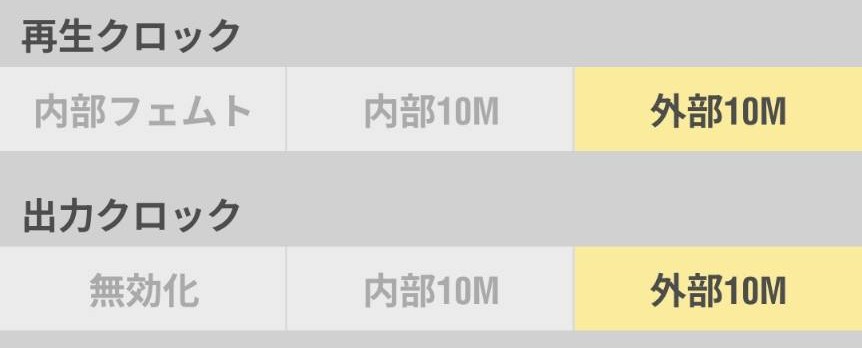

4，再生クロック：外部10MHzクロック 出力クロック：外部10MHzクロック |
